氣動通風蝶閥的工作原理

2021-09-28 關注次數：本文關鍵詞：氣動通風蝶閥,通風蝶閥

球一生產設計的氣動通風蝶閥，采用中心線鍵槽擋板結構，閥板與殼體無接觸，閥板轉動時無摩擦，扭矩力小，可防止因溫差大而熱脹冷縮造成的堵塞現象，同時減少氣體泄漏。它是煙氣除塵、空氣凈化和工業除塵管道開閉系統中的主要設備之一，用于化工、冶金、建材、電力等工業部門。

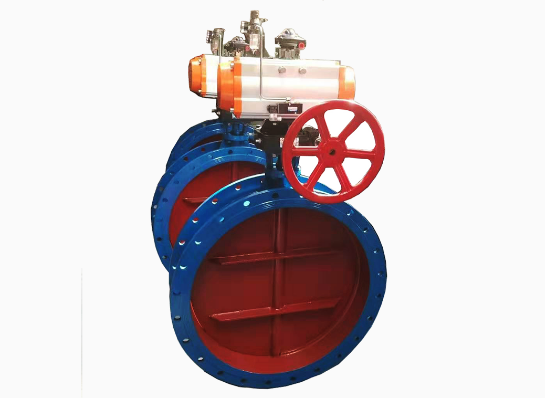

氣動通風蝶閥由氣源驅動，利用壓縮空氣驅動氣缸活塞桿推動連接在主軸上的閥板實現90度回轉。它安裝在通風管道系統中，用于控制通風管道中的氣體流量。通風蝶閥主要由氣缸、三聯件、殼體、連接法蘭、閥板、主軸和推動連桿組成。

氣動通風蝶閥的型號主要根據管道系統的安裝直徑和外形尺寸，根據外形可分為方形、圓形、矩形、單葉片、多葉片等幾個系列。它主要由碳鋼、錳鋼、不銹鋼為主要原料焊接而成，依靠法蘭連接，具有安裝維護簡單的特點，也可根據管道系統中煙氣或粉塵氣體的特點進行設計生產。
